Tipo de perfil:
Perfil tipo I para estructuras metálicas de cubiertas, 1 metro de longitud.
Paso 1:
Convertir las medidas dadas al sistema internacional de unidades:
Paso 2:
Hallar el área sumando las áreas individuales de cada parte del perfil IPE 240, y luego multiplicarlo por la altura (1m) para hallar el volumen:
Paso 3:
Con la fórmula de densidad se despeja el peso del material:
Densidad del acero: 7850 kg/m3
De acuerdo con la normativa NFPA-13 (Norma para la instalación de sistemas de rociadores) el principal sistema de protección, control, y extinción del fuego son los sistemas de rociadores automáticos, compuestos por una bomba de agua, una red de tuberías en acero o de un material con alta resistencia al calor y rociadores automáticos, estos últimos son boquillas que se abren automáticamente y dispersan el agua en las zonas de incendio.
Existen dos tipos de sistemas de rociadores automáticos, el sistema húmedo (tuberías llenas de agua) y sistema seco (tuberías con aire presurizado). Las siguientes imágenes, muestran un ejemplo de rociador automático y la instalación de los mismos en la red de tuberías.

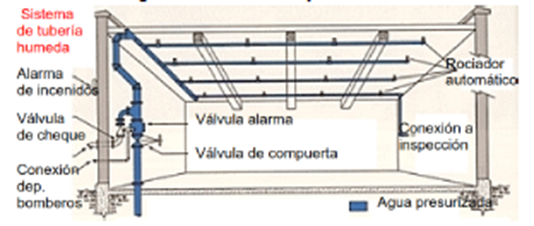

Sistema de rociadores tipo húmedo:
omada de Torres Nicolás. Diseño Del Sistema De Protección Contra Incendios. P29 (En línea) Disponible en: http://132.248.9.34/ptb2005/01121/0342375/0342375.pdf> (Fecha de consulta 13 de Enero del 2020)
Sistema de rociadores tipo Seco:
Tomada deTorres Nicolás. Diseño Del Sistema De Protección Contra Incendios. P29 (En línea) Disponible en: http://132.248.9.34/ptb2005/01121/0342375/0342375.pdf> (Fecha de consulta 13 de Enero del 2020)
En Colombia toda construcción civil debe contemplar un sistema de extinción y protección contra el fuego, para prever daños materiales y salvaguardar las vidas humanas en caso de un incendio, según lo afirma el reglamento colombiano de construcción sismo resistente (NSR-10 Titulo J) “Toda edificación deberá cumplir con los requerimientos mínimos de protección contra incendios establecidos en el presente capítulo, correspondiente al uso de la edificación y su grupo de ocupación de acuerdo con la clasificación dada.”
 | |||
| Imagen tomada de: Torres Nicolás. Diseño Del Sistema De Protección Contra Incendios. P29 (En línea) Disponible en: http://132.248.9.34/ptb2005/01121/0342375/0342375.pdf> (Fecha de consulta 13 de Enero del 2020) |
Así mismo el reglamento colombiano afirma que los sistemas de protección contra incendios deben ser reglamentados bajo la norma internacional NFPA (Asociación Nacional de Protección Contra El Fuego), encargada de crear y mantener las normas, códigos y requisitos mínimos para la prevención, capacitación, instalación y uso de medios de protección al fuego.
 |
| Imagen de autoría. |
